rifd倉庫管理標簽如何制作及應用案例

倉庫管理是很多企業都有的管理模塊，隨著信息化發展，各種管理軟件和硬件不斷應運而生，采用條碼或二維碼為貨物、貨架、托盤等進行編碼的方式管理成為目前主流。然而為了更便利、高效的進行管理，RFID技術逐漸走進人們視野。如何利用rifd倉庫管理標簽提高倉庫管理效率成為行業內不短思考的問題。

倉庫管理系統將rifd倉庫管理標簽、條形碼等自動識別技術應用于倉庫管理，對倉庫的到貨檢驗、入庫、出庫、調撥、移庫移位、庫存盤點等各個作業環節的數據進行自動化的數據采集，保證倉庫管理各個作業環節數據輸入的效率和準確性，確保企業及時準確地掌握庫存的真實數據，合理保持和控制企業庫存。通過科學的編碼，還可方便地進行物品的批次、保質期等進行管理

rifd倉庫管理標簽標簽主要由底材、天線及芯片組成，天線層是主要的功能層，其目的是傳輸最大的能量進出標簽芯片。與傳統蝕刻法，繞線法相比，標簽天線的直接印制法大大節約了成本。

　　1.rifd倉庫管理標簽天線的傳統制造工藝 采用蝕刻方式加工制備rifd倉庫管理標簽天線
　　天線在蝕刻前應先印刷上抗蝕膜，首先將PET薄膜片材兩面覆上金屬（如銅、鋁等）箔；然后采用印刷法（絲網印刷，凹印等）或光刻法，在基板雙面天線圖案區域印刷抗蝕油墨，用以保護線路圖形在蝕刻中不被溶蝕掉：然后進行蝕刻，即將印刷油墨圖案已固化的片材浸入蝕刻液中，溶蝕掉未印刷抗蝕油墨層區域的金屬；然后再去除薄膜片材天線圖案金屬層上的抗蝕刻油墨，這樣就得到了標簽天線?；蛘卟捎霉饪谭?，在覆銅基板表面預先涂布光敏抗蝕膜，并用相應的掩膜覆合曝光，經過顯影腐蝕，除去版上殘留抗蝕膜，就得到一個完整的天線圖形。

　　目前。銅導線繞制rifd倉庫管理標簽天線的制造工藝通常是使用自動繞線機進行，即直接在底基載體薄膜上繞上涂覆了絕緣漆，并使用低熔點烤漆的銅線作為rifd倉庫管理標簽天線的基材，最后用黏合劑對導線與基材進行機械固定。但對于RF19電子標簽來說成本太高。

　　2.rifd倉庫管理標簽天線印制工藝
　　基于傳統標簽天線制備方法中存在的污染環境、成本較高的弊端，且工藝復雜，成品制作時間長，必將被新的工藝所替代。采用印刷方式直接印制rifd倉庫管理標簽天線是一種環保節能、低成本的制造工藝。現有可行的印制rifd倉庫管理標簽天線的印刷方式有絲網印刷和噴墨印刷。

　　絲網印刷是使用模版直接印刷的過程，即用導電油墨直接印刷在紙基或塑料薄膜卷材上，其一般工藝流程為： rifd倉庫管理標簽天線的絲網印刷就是把導電油墨由網版的另一側以刮板將油墨掃壓過網版，而油墨則穿透過網版上天線圖樣的網孔間隙，粘印在被印刷的底材上。在進行rifd倉庫管理標簽天線印刷時，由于不同工作頻率的RFID標簽的天線線圈將對應不同的圈數，線圈厚度和每一圈之間的距離（如HF波段使用13.56MHz的芯片，通常它要求線圈圈數為6，厚度約為20um：UHF波段使用868MHz和950MHz的芯片，線圈截面厚度約為4um），故所印刷的墨層厚度、每一道線的寬度和干燥后的圖形輪廓都有嚴格的允差范圍（如兩次重疊套印的誤差必須在0.1mm之內）。

　　網版印刷的墨層厚度最多可以達到100um，是柔印、膠印和凹印的幾倍，這對于用導電油墨印刷rifd倉庫管理標簽天線是十分有利的。在實際印刷電路生產中，墨層厚度的要求一般在8～12um，其干燥則可以采用UV，IR及熱風等方式來完成。

噴墨印刷法制備天線

　　絲網印刷在一定程度上節約了成本，但其油墨采用70%左右的高銀含量的導電銀漿，得到15～20um之間的天線，屬于厚膜印刷方式，成本高，且印刷過程中有溶劑排放，墨層柔順性較差。采用噴墨打印機制備導電線路，只需要根據計算機系統設計的圖案，由噴墨打印機的噴頭將導電墨水噴涂到基板上而形成導電線路。噴墨印刷方式作為非傳統印刷，在天線制作方面由于其制作周期短、無污染、成本低等特性被廣泛關注。國內外很多知名院校、研究所長期致力于噴墨導電墨水的研究，取得了顯著的成就。北京印刷學院以李露海教授為帶頭人的科研團隊成功研制出導電膜厚度在1um左右，電阻達到1Ω左右的噴墨導電墨水：美國Kovio公司在2008年推出了用噴墨打印納米硅墨水制備的FFD，成為噴墨打印墨水第一個商業成功的案例；韓國順天大學2009年研制出基于碳納米管墨水的全印刷1-bit射頻標簽。

　　采用噴墨印刷來進行rifd倉庫管理標簽的制作可分為3種方式：①使用噴墨印刷方式把抗蝕油墨、阻焊油墨和字符油墨等噴射到覆銅板上，經過固化后得到成品；②采用含有納米金屬顆粒的導電墨水直接將電路圖形噴在聚酯片基上，經過低溫燒焙固化，形成電路：③通過采用相應特性的墨水，采用噴墨印刷的方法制造RFID標簽中的電容器及電阻器等電子器件。與傳統的印刷方式相比。采用噴墨印刷的方式可以達到更快的生產速度，印刷成本也有所降低，更重要的是能夠增加其布線密度，從而提高成品質量。

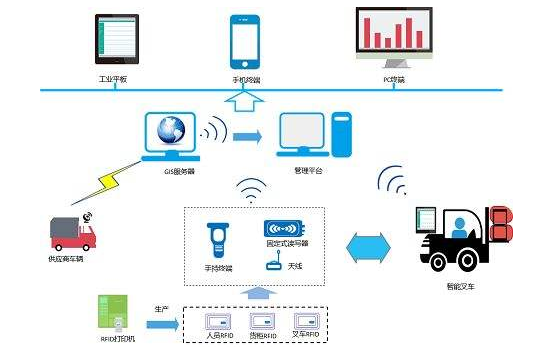

今天我們介紹一下倉庫管理中RFID車載讀寫方案的應用實例：

1、先在產品外箱、托盤以及貨架上附上rifd倉庫管理標簽

2、再通過對叉車改造，在叉車前端增加rifd倉庫管理標簽讀寫器和天線，在叉車內部增加帶有控制系統的工業平板電腦。

3、接下來在叉車托起貨物時，叉車前端的RFID讀寫器將通過天線掃描托盤和外箱的rifd倉庫管理標簽，實時進行關聯綁定，形成合集。

4、最后在將整托貨物送入貨架時，再次開啟叉車前端的rifd倉庫管理標簽讀寫器，掃描貨架上的rifd倉庫管理標簽，實時將整托貨物與貨架進行綁定關聯。

5、通過上述程序記錄了入庫時間、庫位信息、貨物關聯信息，為后續的庫位管理、庫齡管理、先進先出、庫存盤點提供了基礎數據

再將貨物鏟出的過程，掃描貨架標簽在車載電腦上選擇解綁，同時將貨物與訂單進行關聯出庫，利用叉車前端的rifd倉庫管理標簽讀寫器瞬間完成了訂單關聯、貨架解綁、庫位信息更新等一系列的動作，大幅度提高了工作效率。

對庫存品進行科學編碼，根據不同的管理目標（例如要追蹤單品，還是實現保質期 /批次管理）對庫存品進行科學編碼，在科學編碼的基礎上，入庫前貼上條碼標簽或者rifd倉庫管理標簽，以便于后續倉庫作業的各個環節進行相關數據的自動化采集。

對倉庫的庫位進行科學編碼，并用條碼符號加以標識，實現倉庫的庫位管理。入庫時采用手持數據采集終端登記庫存品所入的庫位，同時導入管理系統 。倉庫的庫位管理有利于在大型倉庫或多品種倉庫中快速定位貨品所在的位置，有利于實現先進先出的管理目標及倉庫作業的效率。

倉庫管理系統rifd倉庫管理標簽后，可以從以下各方面得到直接的或間接的收益：

1) 在倉庫管理中應用條碼/rifd倉庫管理標簽技術，實現數據的自動化采集，去掉了手工書寫單據和送到機房輸入的步驟，能大大提高工作效率。

2) 解決庫房信息陳舊滯后的弊病。一張單據從填寫、收集到鍵盤輸入，需要一天或更長的時間。這使得生產調度員只能根據前幾天甚至一周前的庫存信息，為用戶定下交貨日期。

3) 解決手工單據信息不準確的問題（主要是抄寫錯誤，鍵入錯誤），從而達到提高生產率、明顯改善服務質量、消除事務處理中的人工操作、減少無效勞動、消除因信息不準引起的附加庫房存量、提高資金利用率等目的。

4) 將單據所需的大量紙張文字信息轉換成電子數據，簡化了日后的查詢步驟， 工作人員不用再手工翻閱查找各種登記冊和單據本，只需輸入查詢條件，計算機在很短的時間內就會查到所需記錄，并將內容顯示在屏幕上，大大加快了查詢速度。提高生產數據統計的速度和準確性，減輕匯總統計人員的工作難度。

對于大型的倉庫，由于倉庫作業無法在計算機旁直接作業，可給生產現場作業人員配備帶有條碼、rifd倉庫管理標簽掃描功能的手持數據終端，進行現場的數據采集，手持數據終端通過wi-fi無線網絡實時與系統通信。對RFID技術在整個供應鏈管理方面還有更多應用技巧和專業設備在為新老客戶提供著技術保障服務。例如：RFID通道門、RFID矩陣定位、RFID智能貨架、RFID自助ATM、RFID產線賦碼等等。

rifd倉庫管理標簽廣泛應用于倉庫管理、防竄貨、物流管理等等領域，我們還將一如既往的為企業提供最專業、最準確的rifd倉庫管理標簽解決方案。
